Васлаки кафшери қалбакӣ дарвоза

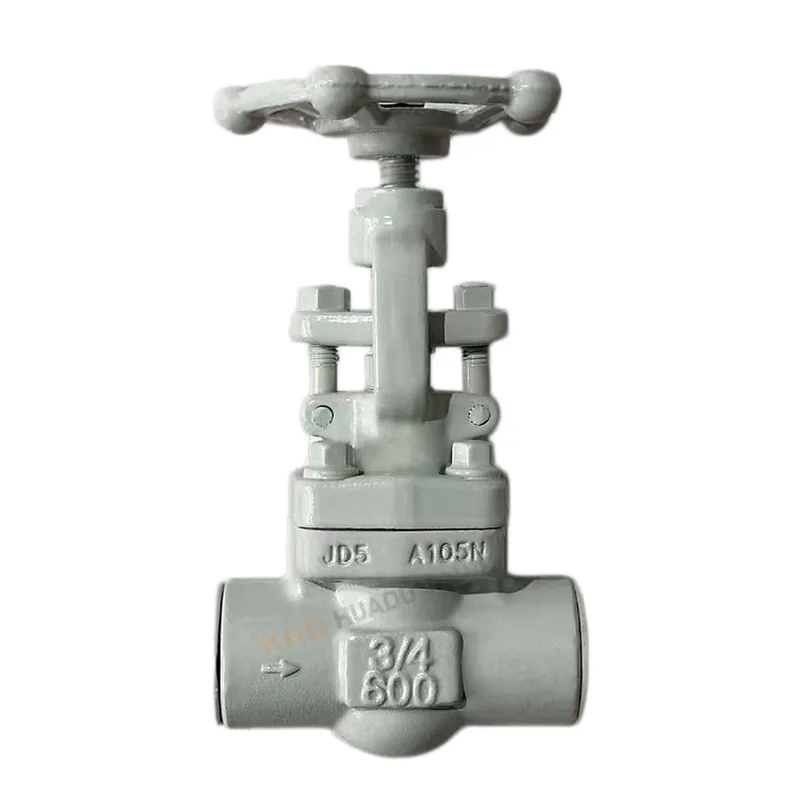

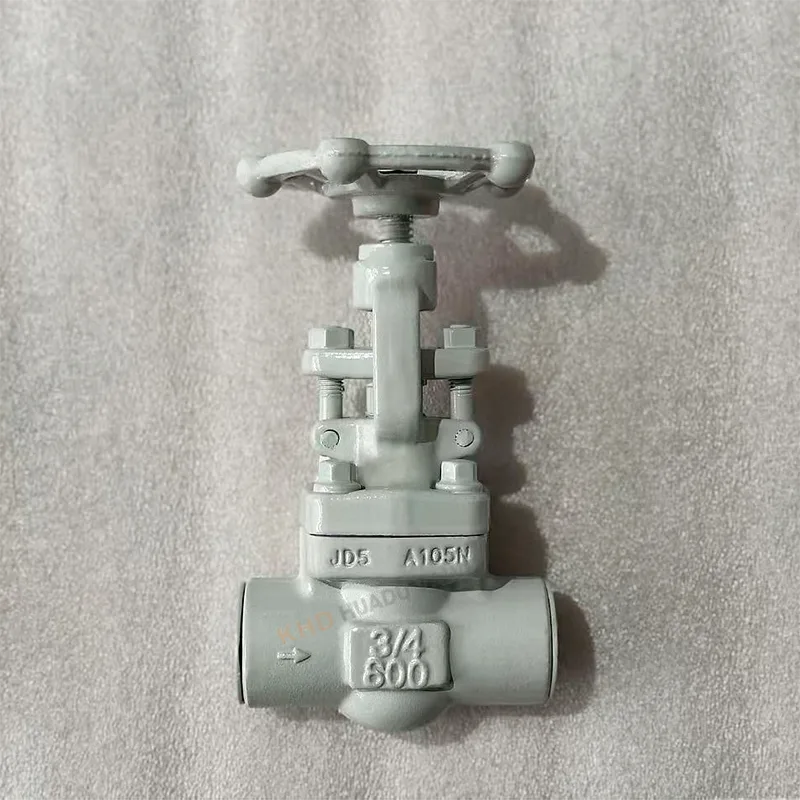

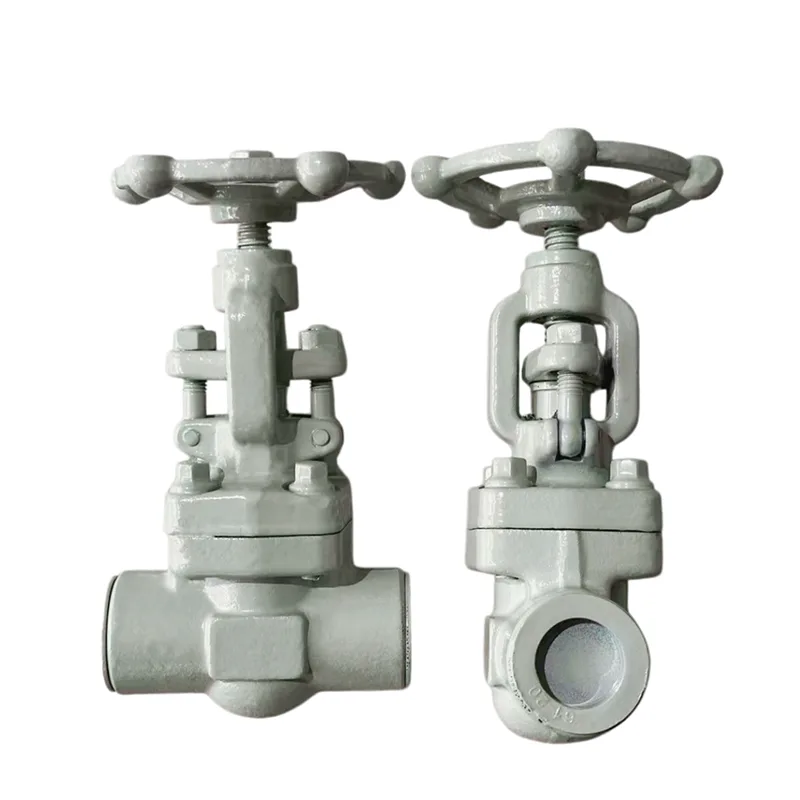

Клапани дарвозаи қалбакӣ, ки бо розетка кафшер карда шудааст, як клапани саноатии фишори баланд аст, ки барои бастани қубур ва назорати ҷараёни он пешбинӣ шудааст. Истеҳсол аз ҷониби Huadu Valve Group, он аз пӯлоди карбон A105N қалбакӣ истифода мебарад ва барои шароити корӣ Синфи 600 мувофиқ аст. Ин аст, ба таври васеъ дар нафт, кимиёвӣ, нерӯи барқ, ва системаҳои буғ-фишори баланд истифода бурда мешавад, ки бехатарӣ ва мӯҳр иҷрои муҳим мебошанд.The клапан дарвозаи қалбакӣ-сокет кафшер кори мӯътадил ва мӯҳлати хизмати дароз дар муҳити саноатӣ талаб таъмин.

Ашьёи хом ва афзалиятхои структурй

Корпуси пӯлоди сохташудаи баландсифат

Клапани дарвозаи қалбакӣ, ки бо розетка кафшер карда шудааст, аз пӯлоди қалбакии A105N сохта шудааст, ки кафолат медиҳад:

Қувват ва зичии баланд

Муқовимати аълои таъсир

Ҳеҷ гуна нуқсонҳои рехтагарӣ ба монанди сӯрохиҳо ё сӯрохиҳои қум

Санҷиши сахти моддӣ

Ҳар як партияи ашёи хом бо истифода аз таҳлили спектралӣ санҷида мешавад, то кафолат диҳад:

Таркиби химиявии дақиқ

Маводи такрорӣ ё ғайристандартӣ нест

Фаъолияти механикии устувор

Манфиатҳои Пайвастшавӣ-Кафшер

Навъи пайвасти клапани қалбакӣ бо розетка кафшершуда таъмин менамояд:

Иҷрои мӯҳрҳои қавӣ

Муқовимат ба фишори баланд нисбат ба фланецҳо беҳтар аст

Кам кардани хатари ихроҷ дар системаи муҳим

Мушаххасоти техникӣ

Параметрҳои стандартӣ

Андоза: DN15–DN50 (захираи муқаррарӣ)

Рейтинги фишор: Синфи 300 / Синфи 600

Мавод: A105N пӯлоди карбон сохташуда

Намуди: клапани дарвозаи қалбакӣ-сокет кафшер

Диапазони ҳарорат: -29 ° C то 570 ° C

Раванди истеҳсолӣ

Клапани дарвозаи қалбакӣ бо розетка кафшершуда тавассути:

Сохтакории интегралӣ

Табобати гармӣ (раванди муқаррарӣ)

Коркарди дақиқи CNC

Хусусиятҳои иҷроиш

Аниқии сатҳи мӯҳр дар сатҳи микрон

Иҷрои мӯҳргузории сифр

Амали ҳамвор бидуни роҳбандӣ

Муносиб барои системаҳои буғӣ ҳарорати баланд

Соҳаҳои татбиқ

Саноати нефту газ

Клапани дарвозаи қалбакии бо розетка кафшершуда дар ҳолатҳои зерин васеъ истифода мешавад:

Қубурҳои коркарди нафт

Системаҳои интиқоли нафт

Объектхои гази табий

Саноати химия

Трубопроводхои химиявии фишори баланд

Системаҳои назорати моеъи зангзананда

Системаҳои воридотӣ / баромади реактор

Саноати энергетикӣ

Қубурҳои буғӣ

Системаҳои энергетикии гармидиҳӣ

Қубурҳои конденсатӣ

Истифодаи умумии саноатӣ

Трубопроводхои диаметри хурд-фишори баланд

Системаҳои изолятсияи таҷҳизот

Барномаҳои бехатарии хомӯшкунӣ

Хусусиятҳои асосӣ

Саволҳои зиёд такрормешуда

Пайвасти розетка-кафшер чист?

Пайвасти розетка-кафшер усули пайваст кардани қубур мебошад, ки дар он қубур ба розеткаи дарунрав ҷойгир карда мешавад ва сипас дар атрофи берун кафшер карда мешавад. Он одатан дар системаҳои фишори баланд ва диаметри хурд истифода мешавад.

Дар ҳолати клапани дарвозаи қалбакӣ, ки бо розетка кафшер карда шудааст, қубур ба васлаки охири клапан ворид карда мешавад ва кафшер карда мешавад, то як пайванди қавӣ ва тобовар ба ихроҷро ташкил кунад.

Хусусиятҳои асосии пайвастшавӣ бо кафшер

Қувваи баланд ва муқовимат ба фишор

Иҷрои аълои мӯҳр

Муносиб барои қубурҳои хурди DN15-DN50

Дар муқоиса бо буғумҳои ришташуда хатари ихроҷ кам шудааст

Дар системаҳои нафт, газ ва буғ маъмул аст

Оё пеш аз кафшер клапанҳои розеткаро ҷудо кардан лозим аст?

Бале, комилан. Пеш аз насб кардани клапани қалбакӣ, ки бо розетка кафшер карда шудааст, дар вақти кафшер клапанро қисман васл кардан НЕСТ.

Амалияи дурусти насб:

Агар имконпазир бошад, ҷузъҳои дохилиро хориҷ кунед (ё боварӣ ҳосил кунед, ки клапан пурра кушода аст)

Қубурро пурра ба розетка гузоред

Нигоҳ доштани фосилаи хурди васеъшавӣ (~1,5–2 мм)

Кафшеркуниро танхо дар васфи берунй ичро кунед

Пеш аз ба кор андохтани клапан хунук шуданро иҷозат диҳед

Қайдҳои муҳим:

Аз ҳад зиёд гарм шудани бадани клапан пешгирӣ кунед

Нагузоред, ки шлаки кафшер ба холигии клапан ворид шавад

Пеш аз кафшер дурустии мувофиқро таъмин кунед

Кафшери нодуруст метавонад сатҳи мӯҳрро вайрон кунад ва мӯҳлати клапанро кам кунад.

Фарқи байни OS&Y ва капотҳои болтдор чӣ гуна аст?

Ин ду тарҳи гуногуни сохторӣ мебошанд, ки дар клапанҳои дарвоза истифода мешаванд.

OS&Y (Видда ва юғи берунӣ)

Риштаи поя берун аз бадани клапан аст

Ҳаракати намоёни поя ҳолати кушода/пӯширо нишон медиҳад

Мониторинги нигоҳдорӣ ва амалиёт осонтар аст

Дар системаҳои муҳофизати сӯхтор ва саноат маъмул аст

Кафолати болтдор

Капот бо истифода аз болтҳо ба бадани клапан пайваст карда мешавад

Тарҳрезии пояи дохилӣ (аз берун намоён нест)

Сохтори компакт

Дар барномаҳои умумии саноатӣ васеъ истифода мешавад

Муқоисаи оддӣ:

OS&Y = Намоиши беруна + Мониторинги кори осон

Кафолати болтӣ = сохтори паймон + камхарҷ

Ҳарду намудро вобаста ба талаботи лоиҳа дар як клапани қалбакии дарвозаи кафшершуда истифода бурдан мумкин аст.
